Temos a experiência em Sistemas de Proteção contra Descargas Atmosféricas (SPDA)
EMPRESA
CONTROLE ELETRICO LTDA.
Empresa de Engenharia elétrica, a CONTROLE ELETRICO LTDA, há 20 anos no mercado elétrico-eletrônico e de proteção, atendendo a região do Médio Piracicaba e Vale do aço, iniciou suas atividades com estudos de controle de Demanda e Fator de Potência, experiência adquirida na equipe de estudos da Cemig, conta com equipamentos para registros de Grandezas Elétricas com a finalidade de fazer estudos de otimização de energia, economia de energia elétrica, controle de Fator de Potência, Demanda de instalações industriais e Harmônicos.
Prestamos serviços a vários consumidores desde comerciais, prediais e industriais com preço bastante competitivo, consulte-nos para a instalação de um Sistema de Proteção contra Descargas Atmosféricas (SPDA), teremos a grata satisfação em informar e executar.
Temos a experiência em Sistemas de Proteção contra Descargas Atmosféricas (SPDA) :
- Projeto de Aterramento e SPDA (Sistema de Proteção contra Descargas Atmosféricas);
- Execução do projeto de SPDA, de acordo com NBR- 5419, NBR-5410 e NR-10;
- Inspeções e Manutenção em de Para-raios Franklin e gaiola de Faraday;
- Inspeção e medição em sistema de Para-raios;
- Aterramento e Equalização de Potencial de Equipamentos e Estruturas;
- Medição de Resistência de Aterramento e continuidade do sistema de captação, descida e malha de Aterramento comercial, predial e industrial;
- Estudo para instalação de DPS (Dispositivos de Proteção de Surtos), com a finalidade de evitar queima de equipamentos e materiais elétricos;
- Elaboração do Laudo Técnico, com ART, de acordo com as Normas atualizadas;
- Elaboração do Prontuário das Instalações Elétricas (PIE).
Atualmente, trabalha com:
- Projetos Elétricos e Telefônicos Prediais e Industriais;
- Estudos de Economia de Energia;
- Controle de Demanda e Fator de Potência, tendo instalado 26 (vinte e seis) gerenciadores de Energia;
- Prontuário Elétrico de Instalações Industriais e Laudo Técnico, Medição de Resistividade e Resistência de Aterramento, Equalização de Potencial, utilizando como base NBR-5410, NBR5419, NR-10;
- Projetos de Sistema de Proteção contra Descargas Atmosféricas e Aterramentos Predial e Industrial (SPDA)-NBR-5419 – 2015, NBR-5410-2008 ;
- Montagem de CCM, com Chave Estática e Inversores de Frequência;
- Fabricação e Montagem de Bancos de Capacitores;
- Registrador de Grandezas Elétricas;
- Teste em transformadores e motores;
- Projeto e montagem de Subestações de Média Tensão;
- Analise em óleo mineral isolante de Transformadores de MT;
- Montagem de CFTV, com DVR, stand alone.
A Controle Elétrico conta com equipe para executar seus serviços.
1. PRODUTOS:

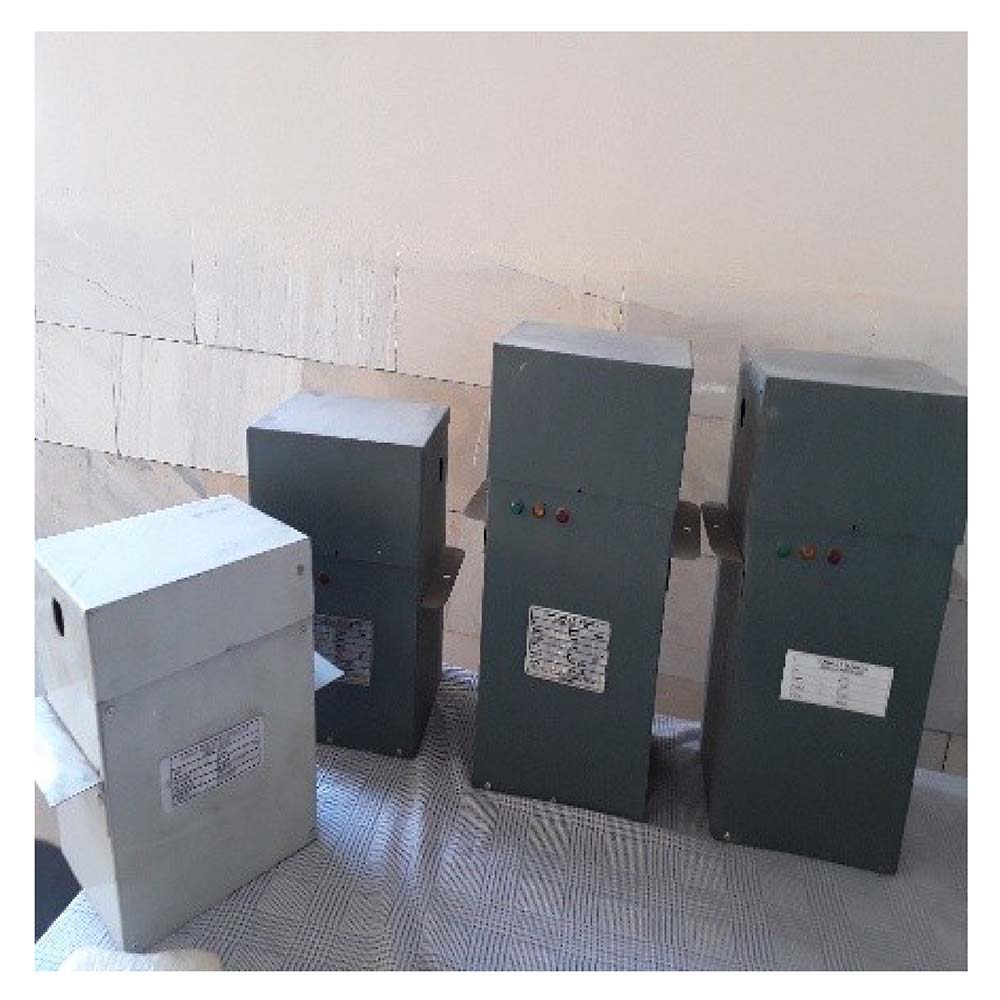

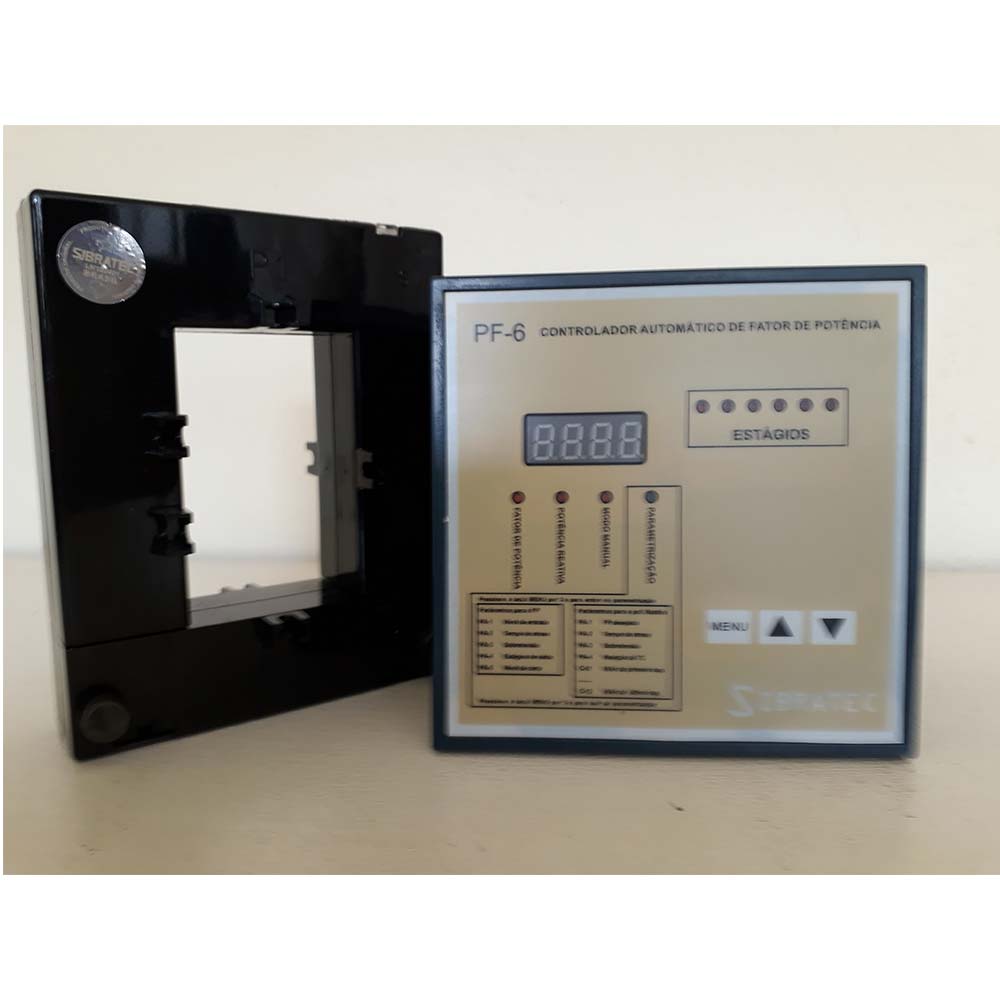

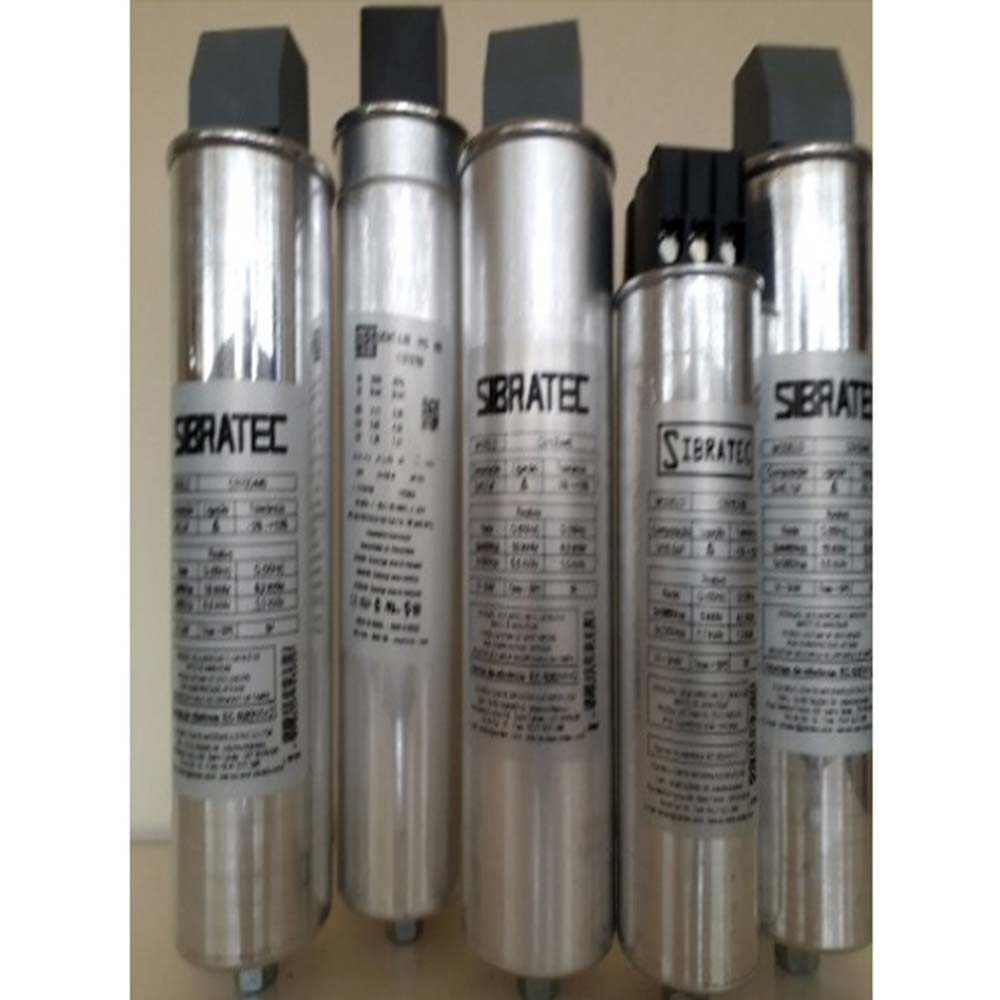

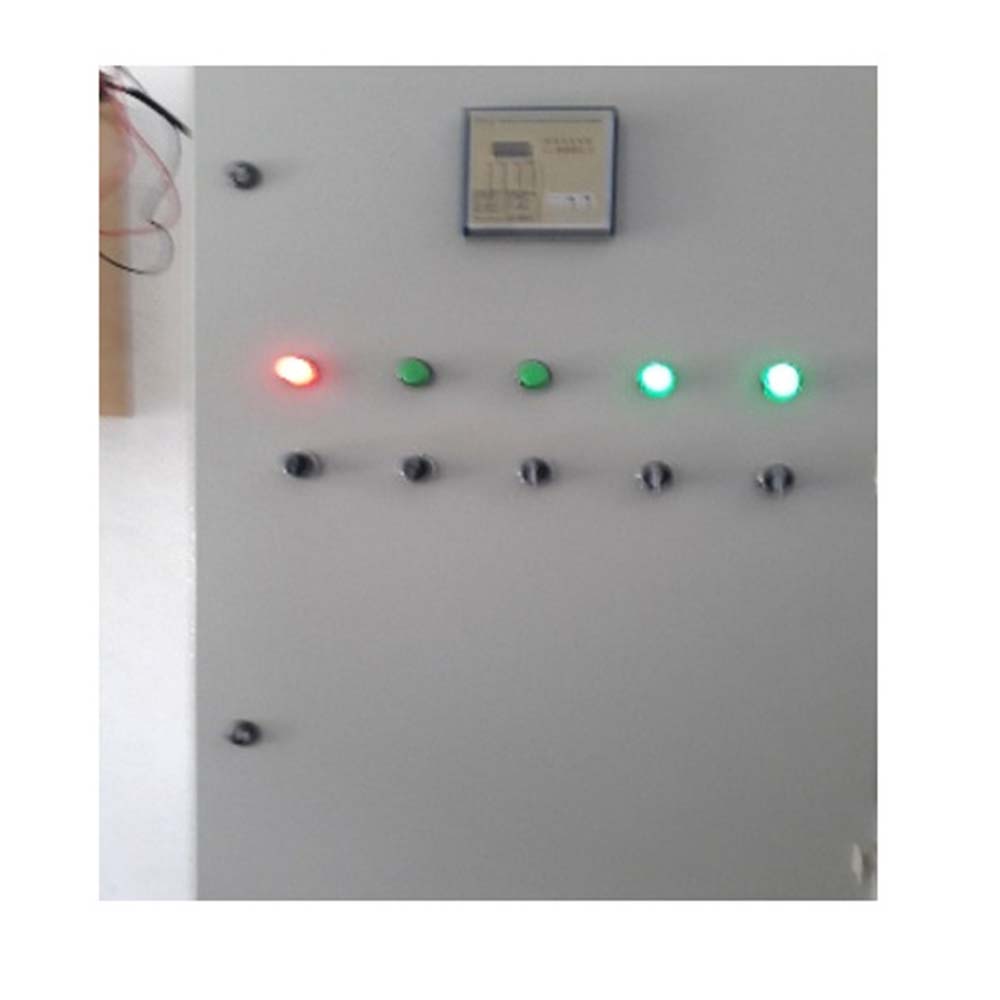

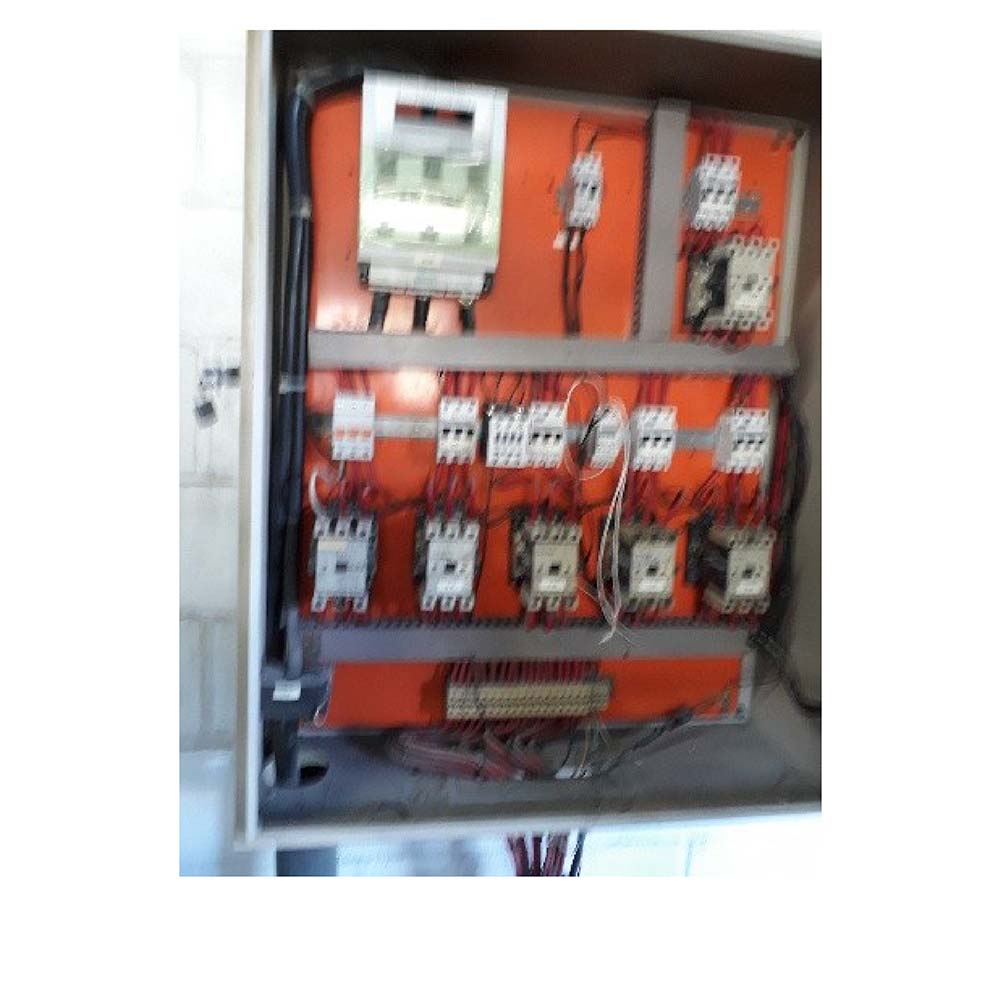

• Bancos de Capacitores Automáticos, interligado ao medidor da Concessionária, através de isolador óptico ou através de TC’s; Fig. 01
• Bancos de Capacitores Semi-Automáticos utilizando programador horário (Timer), que insere e retira os capacitores do Sistema Elétrico;
• Bancos de Capacitores com Acionamento de acordo com a carga;
2. INSTALAÇÃO DE CONTROLADOR DE DEMANDA E FATOR DE POTÊNCIA, UTILIZANDO TC’s OU COM INTERLIGAÇÃO OPTICA AO MEDIDOR DA CONCESSIONÁRIA;
3. PROJETO E MONTAGEM DE SE ABAIXADORA 13,8 kV;
4. PROJETO E EXECUÇÃO DE ATERRAMENTOS E SPDA (SISTEMA DE PROTEÇÃO CONTRA DESCARGAS ATMOSFÉRICAS DE ACORDO COM A NBR-5419 DE 2015;
5. PROJETO E INSTALAÇÃO DE REDE DE SISTEMAS FOTOVOLTAICOS.

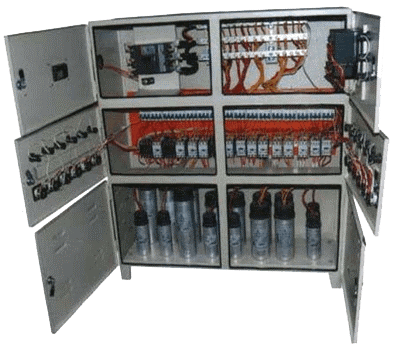

BANCOS DE CAPACITORES, INTERLIGADO AO MEDIDOR DA CONCESSIONARIA, ATRAVES DE ISOLADOR OPTICO OU USANDO TC’s Fig.

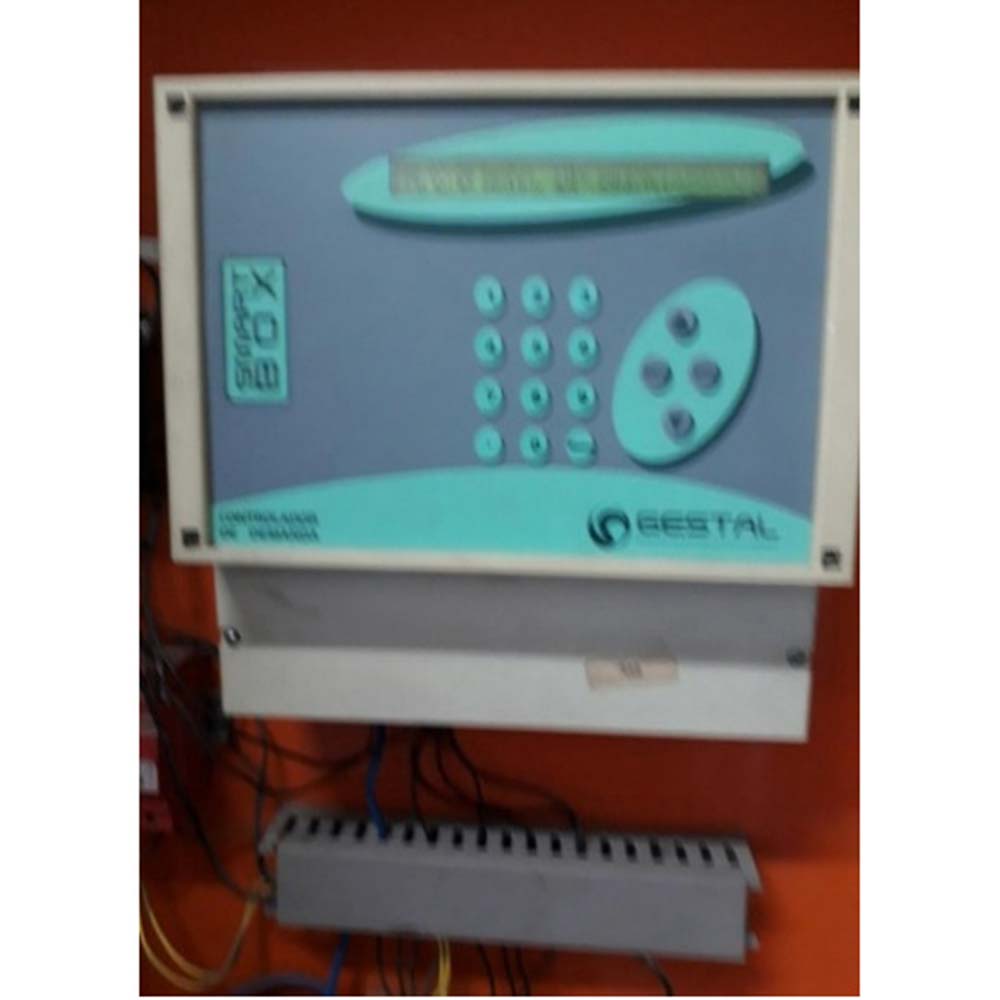

Controle Automático de Demanda e Fator de Potência:
O Controlador de Demanda e Fator de Potência tem a função de manter as unidades industriais de acordo com a demanda contratada e a compensação de reativo dentro do limite permitido, de tal forma que, com a variação de carga haja o controle de entrada e saída dos bancos de capacitores, mantendo a média acima de 92%, exigido pela norma, e evitando pagamento de multa.
Tem a grande vantagem de não permitir os bancos de capacitores ligados durante todo o horário indutivo.
O controlador de Demanda e Fator de Potência tem as funções especificadas abaixo:
- Medição e Registro de Demanda e Fator de Potência durante os últimos 15 dias;
- Controle de Demanda;
- Controle de Fator de Potência;
- Controle de Consumo;
O controlador de Demanda e Fator de Potência recebe sinais, via isolador óptico instalado no medidor da Concessionária, que tem a função de realizar a isolação galvânica entre o medidor e o sistema do consumidor, evitando interferência, registrando de 15 em 15 minutos a integração da demanda e a média do Fator de Potência horário. A medição de energia elétrica é feita através da saída para usuário do medidor horosazonal da Concessionária.
Com a tendência de controle da Demanda, haverá liberação das cargas para serem ligadas, e a média do Fator de Potência teremos ligação ou desligamentos dos bancos de capacitores.
Poderá ser utilizados os alarmes para toda vez que houver tendência de ultrapassagem de demanda ou de Fator de Potência, seja liberado um alarme para a operação tomar conhecimento do fato.
Poderá ser feita a comunicação com um microcomputador utilizando um cabo com dois pares trançados blindados, bitola mínima 24 AWG. Fazer o aterramento da blindagem do cabo com a finalidade de ser feita a equalização de potencial.
Deverão ser utilizados eletrodutos específicos para o cabo de sinal, exatamente para evitar interferências.
DIMENSIONAMENTO DE CIRCUITOS EM kVAr:

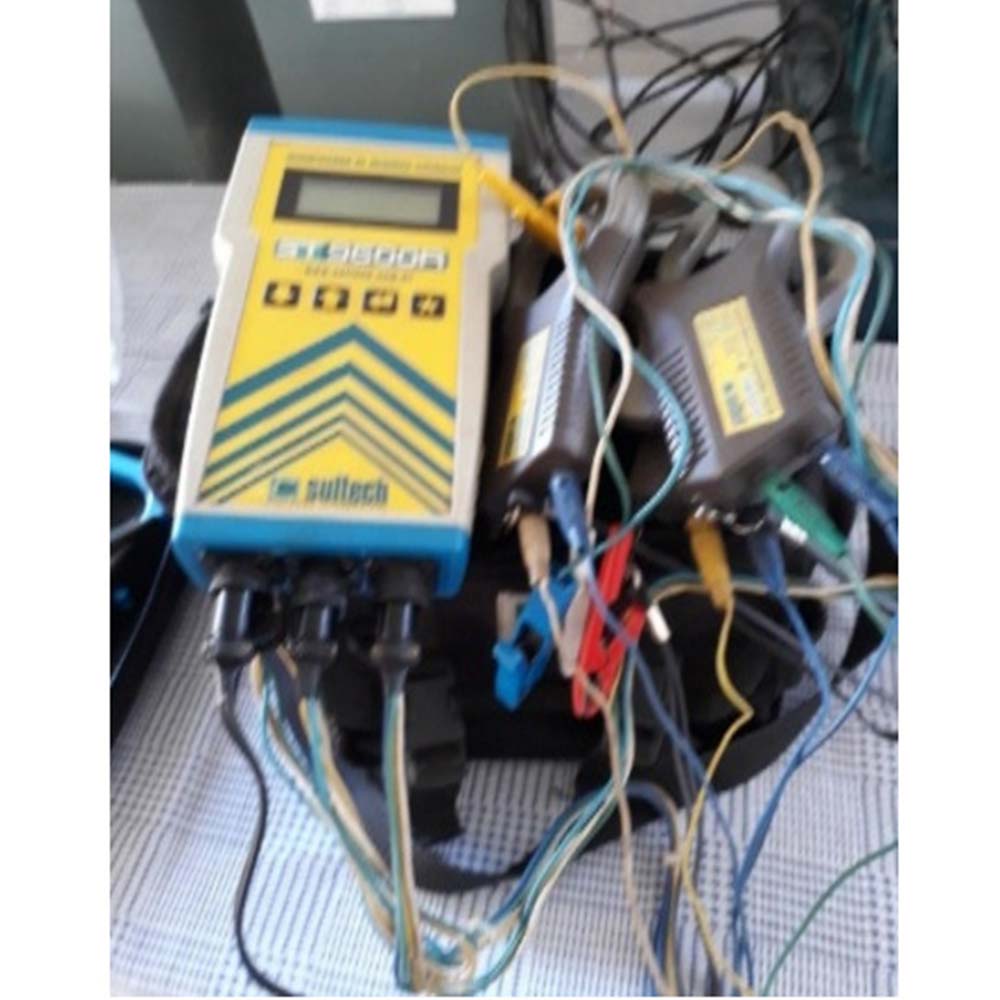

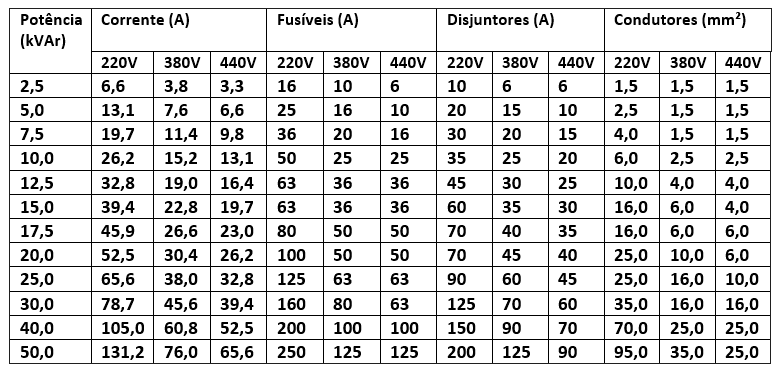

Após medição com o Registrador de Grandezas Elétricas deveremos utilizar a tabela abaixo para dimensionamento dos bancos de capacitores, para instalação da proteção, contatores e condutores:
- Projeto de Aterramento e SPDA;
- Execução do projeto de SPDA, de acordo com NBR- 5419, NBR-5410 e NR-10;
- Inspeções e Manutenção em de Para-raios Franklin e gaiola de Faraday;
- Inspeção e medição em sistema de Para-raios;
- Aterramento e Equalização de Potencial de Equipamentos e Estruturas;
- Medição de Resistência de Aterramento e continuidade do sistema de captação, descida e malha de Aterramento comercial, predial e industrial;
- Instalação de DPS (Dispositivos de Proteção de Surtos).
PRONTUÁRIO DAS INSTALAÇOES ELÉTRICAS - PIE
É um sistema de informações de cada instalação elétrica e aos trabalhadores, formalizando um conjunto de procedimentos, ações e documentações, incluindo programas para que a empresa mantenha procedimentos para proteção dos trabalhadores de riscos elétricos.
Toda empresa tem que organizar o PIE, com a principal finalidade de informar a todos os trabalhadores as informações necessárias para a segurança individual e coletiva, confirmando e comprovando ao MTE o total atendimento aos requisitos aos itens da NR-10, além de garantir que todos os serviços executados na empresa são executados segundo procedimentos seguros e definidos.
TODAS AS EMPRESAS COM POTÊNCIA INSTALADA SUPERIOR A 75 kW DEVEM MANTER O PIE ATUALIZADO E DE ACORDO COM A NORMA NBR-5410 , NBR-14039, NR-10.
O PRONTUÁRIO DAS INSTALAÇÕES ELÉTRICAS – PIE – DEVERÁ CONTER:
- Relatório Técnico das Inspeções, (RTI), com um cronograma de ações para adequação da instalação à NR-10, conforme item 10.2.4, alínea “g”;
- Laudo Técnico das Instalações Elétricas, Laudo NR-10;
- Laudo Técnico do Sistema de Proteção contra Descargas Atmosféricas, como forma de diagnosticar as instalações prediais e estruturais de toda a empresa.
- Diagnóstico NR10;
- Laudo de Estimativa de Energia Incidente e definição da ATPV;
- Procedimentos de Trabalho NR-10;
- Laudo de Periculosidade em Eletricidade.
A NR10 estabelece a obrigatoriedade das empresas se municiarem de documento técnico que ateste a conformidade das suas instalações elétricas com as normas de segurança. (Item 10.2.4.b)

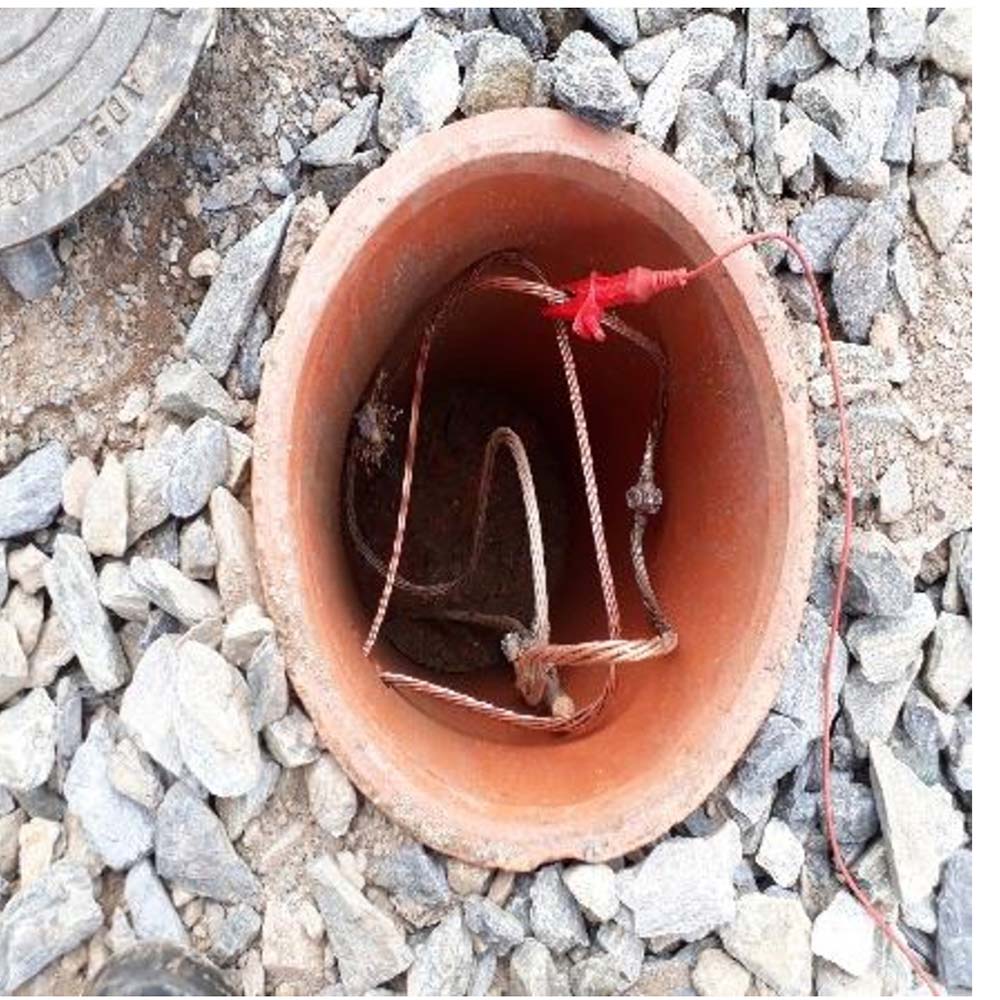

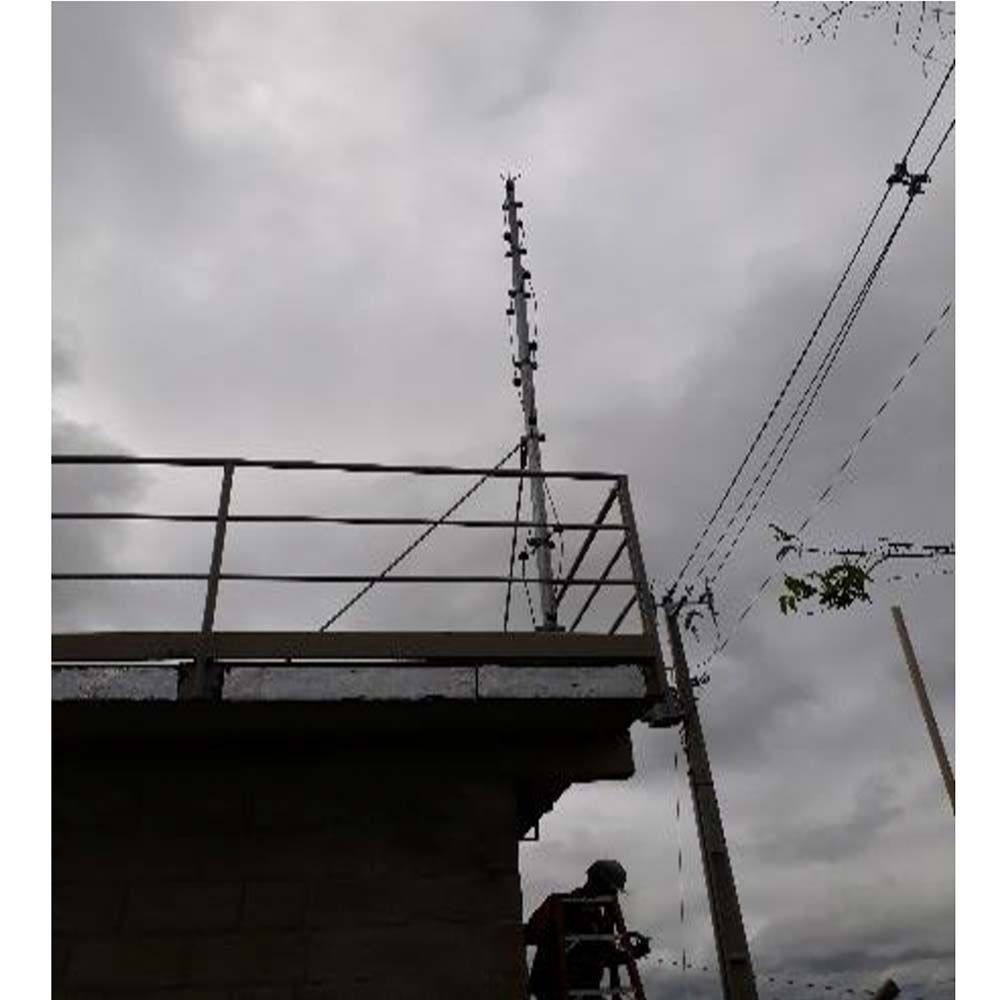

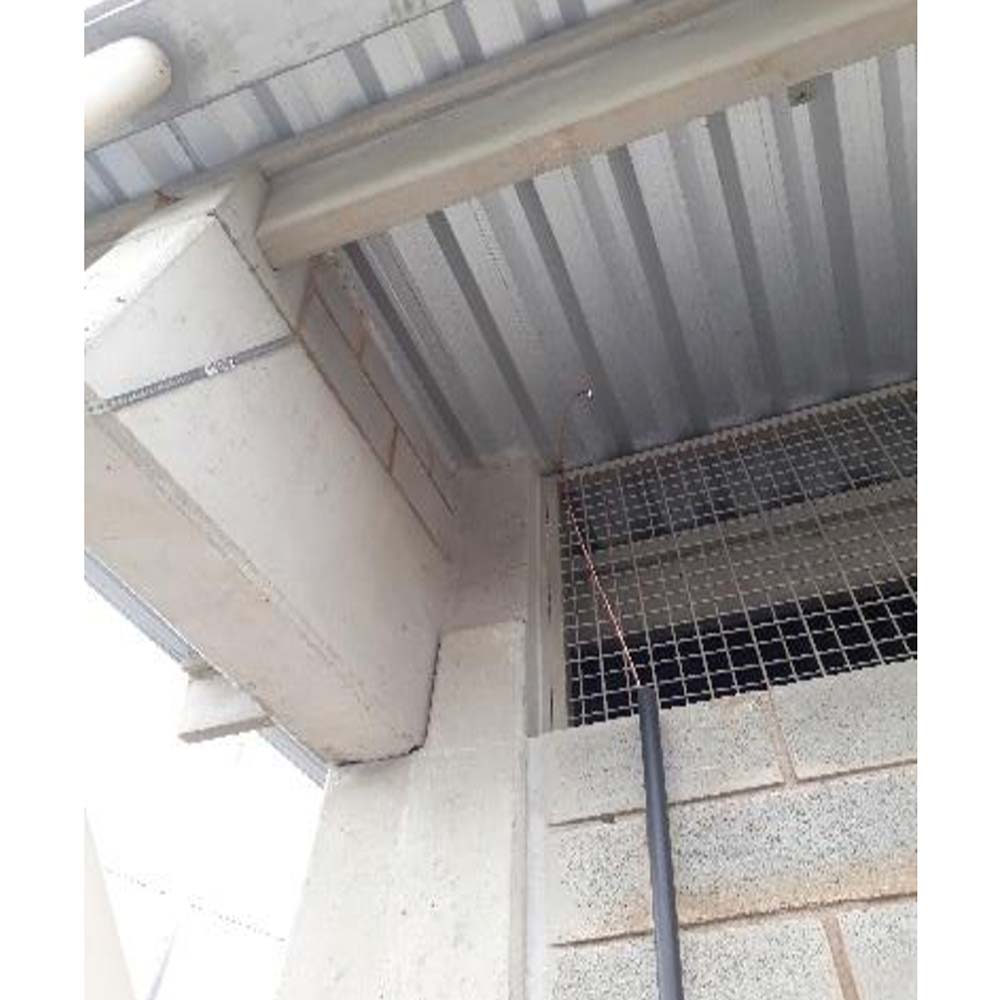

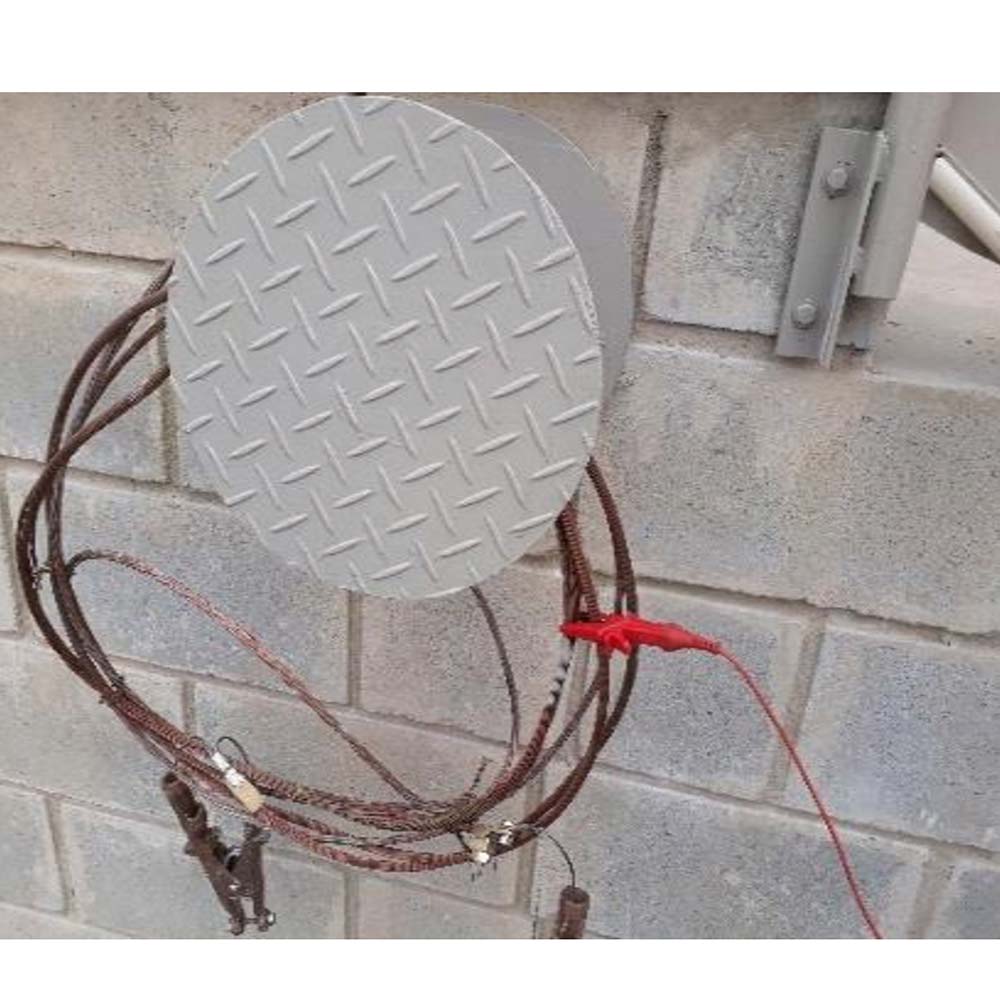

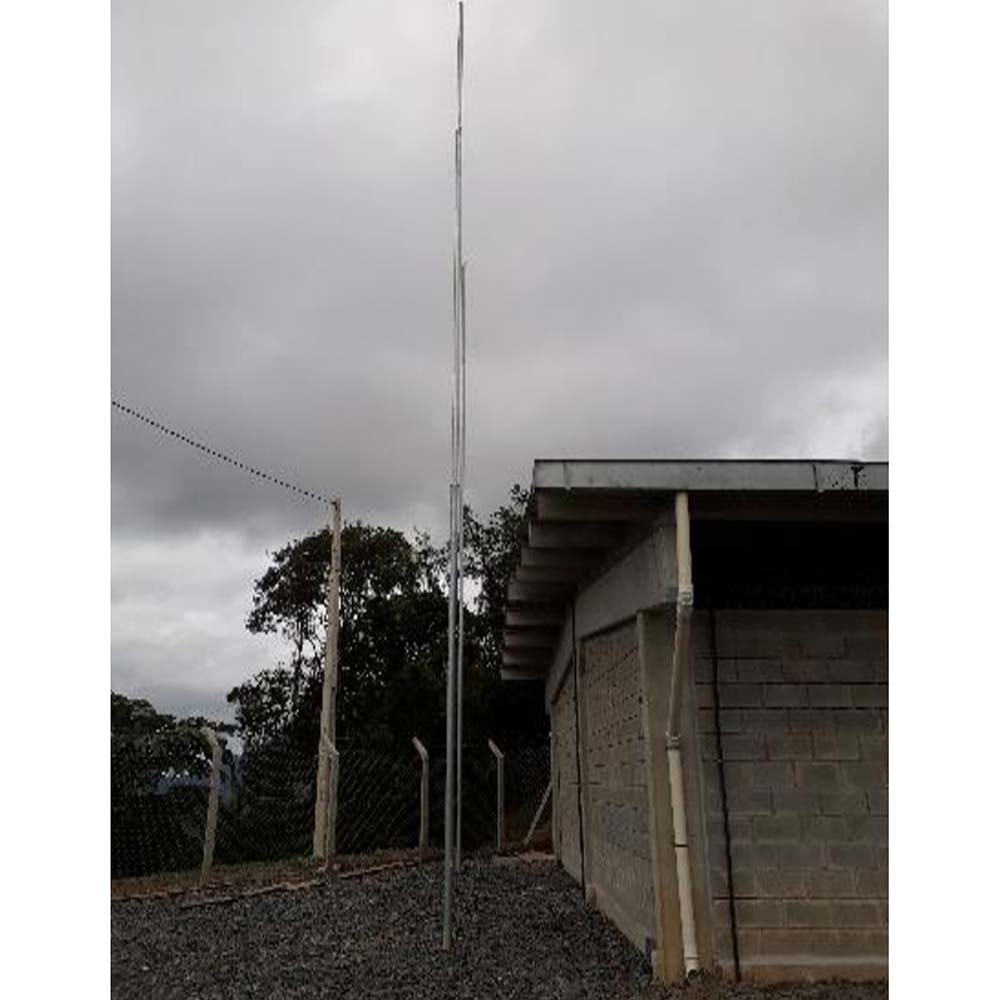

Um dos itens do Prontuário das Instalações Elétricas-PIE– é o projeto, medições e execução do SPDA – sistema de Proteção contra Descargas Atmosféricas, correspondente às cinco (05) primeiras fotos do quadro de fotos acima.
